不飽和聚酯樹脂屬于熱固性樹脂。是由不飽和二無酸，飽和多元醇、多元酸聚合物與含不飽和鍵單體混合后，制成的粘稠的液態樹脂。在加入固化劑和促進劑經混合，常溫下交聯固化或者只加入固化劑經過加熱或紫外線照射后固化。成為不溶不融的塑料。樹脂在固化前與玻璃鋼纖維材料充分浸漬，有規則地層層重疊或無規則混合即成為玻璃鋼纖維增強復合材料-FRP，俗稱玻璃鋼。不飽和聚酯樹脂在熱固性塑料中占有重要地位。其發展速度超過其他熱固性塑料。應用范圍是廣泛的，在建筑、冶金、化工、印染、交通、電氣、廣告牌的設計等領域都被大量使用。成型工藝好，適用于手糊、澆鑄、模壓（SMC、BMC）噴射、拉擠、纏繞、RTM等成型方法。
目 錄
一、LED燈串產品介紹及比較
1、LED燈串產品的概述
2、LED產品的應用范圍
3、LED防水燈串的描述及特點
4、LED產品性能參數
5、LED照明與普通霓虹燈照明運營成本比較
6、戶外廣告載體性能比較
二.LED發光字相關材料介紹
1、發光字字體材料及加工方法
2、發光字線材
3、發光字控制單元
4、發光字變電箱
三、發光字前期設計
1、繪畫字體并排孔
2、制作效果圖
3、繪制施工圖
四、發光字制作和組裝，led發光字材料
1、LED燈串安裝插式及配線
2、控制單元的組裝
五、發光字現場施工
1、招牌的安裝
2、電力系統的安裝
六、完成發光字案例
一、LED燈串產品介紹
1、LED燈串產品的概述
LED燈串產品，是采用先進的led發光字材料、LED半導體芯片作為發光組件，通過科學的防水處理處理，使發光字安裝方便,有效降低安裝成本，大大提升品質，減少不良損耗， LED燈座雙向取、裝，讓維護變得簡單，徹底解決LED工程維護難的問題，是取代傳統夜景照明和裝飾的換代產品，是一種環保節能、科技含量很高、簡潔明亮、亮化裝飾及照明光源，專門用于立體字內的發光、各種標識、景觀設計裝飾、樓宇亮化光源。有的根據房地產廣告文案范文的定位，來制作LED發光字。
2、LED防水燈串產品的應用范圍:
LED防水燈串產品可廣泛應用在︰
1）、酒店賓館的戶外招牌和LOGO；
2）、學校、醫院、古建筑、教堂、和公司的招牌和LOGO；
3）、KTV招牌招牌，桑拿洗浴中心招牌；
4）、酒店門頭招牌，外墻LED穿孔字
3、LED防水燈串的描述及特點:
LED防水燈串是相對于傳統的霓虹燈、燈箱、路牌和磁翻板及LED顯示屏以外的一種全新的集廣告、裝飾和美化環境于一身的戶外顯示媒體，戶外招牌和戶外發光字。
1）直流電壓5V，使用相當安全。
2） 防水LED燈串充分發揮點光源優勢：任意組合，體現隨意性
3）安裝方便,有效降低安裝成本。大大提升品質，減少不良損耗。
4）LED燈座雙向取、裝。讓維護變得簡單。徹底解決LED工程維護難的問題。
5）科學的防水處理方案，主要用于戶外大型廣告招牌的制作,不用焊錫,不用打膠!
6）防水LED燈串完全沒經過高溫焊接，所以我們防水LED燈串質量有保證。
7）安裝方法簡單：在鐵皮或其他材料鉆孔：直徑9mm,一個一個的插進去，把防水LED燈串的所有正極 （紅色的線）聯到一起，負極聯到一起，接到海得利公司專配的LED電源（DC5V 另購）
8）采用了高亮度LED芯片，每平方米LED燈的亮度可以達到1000-2000CD。
9）效節能的顯示媒體，她的耗電量?jī)H僅相當于霓虹燈的10%。平均功耗小于20W/M2。
10） 完全沒有噪音污染，同時由于工作電壓只有DC5V，也絕對不會對周邊產生電磁干擾。然而霓虹燈需要將電壓提升到10000V-15000V才可以發光，所以會產生很大的噪音和電磁干擾。
11）由半導體制作的LED燈串，使用壽命長達3萬工作小時，這相當于3-5年時間。
12） LED燈串可在全天候條件下工作，對于惡劣的氣象條件沒有特殊的要求。即便是遇到冰雹也基本不會受到影響。
13）LED燈串系統的每個字由若干個發光點組成，每個點都是相對獨立的，因此不會產生缺筆少畫、整字不亮等現象。
14）解決LED工程維護難的問題，不需懂電路，不需懂防水工藝，就可以自己更換LED。
4、LED產品性能參數 、led發光字材料

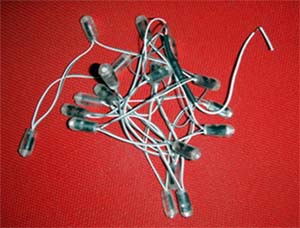

單個圖片
led發光字材料

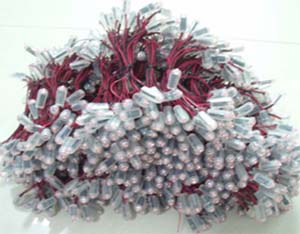

20個一串
1）LED燈體直徑︰Φ9
2） 5個或20個一串，5個一串的主要用于尾數。
3）防護等級：IP53.
4）LED工作電流：15-18mA.
5） 防水燈串的重量：50克/每串（20個),1000個1包,1包重2公斤.
6）燈體之間距: 可以根據實際使用環境與具體要求自由調整，一般為3-5MM
7）亮度︰2000CD/M2-----間距為3CM
8）顯示視角: 正視120度
9）連續工作時間: 20000小時
10）平均無故障時間(系統性故障):9000小時
11）輸入電壓︰AC220V或110V
12）工作電壓︰DC5V
13）平均功耗︰每平方米 < 30W
14）LED燈串︰燈體直徑為Φ9，外殼采用PVC材料(抗UV)制作.
15）電源︰DC5V專用開關電源，專門設計用于LED燈串使用。
16）立體字︰字邊正側兩面采用冷軋鋼板或其它任何適用的板材，正側兩面邊面效果處理可以根據客戶要求定義，無影響視覺效果的接縫、無褶皺，其顏色及立體濃度均可按客戶指定要求自行設定。整體架構防潮、防褪色、耐候。
17）自身具有防潮、防腐、防熱等功能。
18）LED發光具有指向性，因此不會對環境產生光污染。
5、LED發光字與普通霓虹燈招牌運營成本比較
A.電費核算︰
以每天使用8小時每年使用360天，以100平米為單位舉例說明。以普通工業用電1元/度為例。
LED發光字:
每平米耗電量為30瓦左右,100平米每天用電量為︰
30W/m2×100m2×8h÷1000w/h= 24度/天
以每度電1元計算每年用電費用總和約為:
24度/天×360天×1元=8640元/年
普通霓虹燈:
每平米耗電量為300瓦左右, 100平米每天用電量為:
300W/m2×100m2×8h÷1000w/h=240度/天
以每度電1元計算每年用電費用總和約為:
240度/天×360天×1元=86400元/年
結論：
每年LED照明比霓虹燈節約電費大約為7.760萬元
B.維護成本核算︰
LED 發光字:
一年內免費維護，一年后以每年低于3千元的維護價格進行終身維護，以10年為例總維護成本不高于3萬元。
普通霓虹燈:
以每年維護費(1-2)萬元為例，10年總維護成本為(10-20)萬元。
結論：
10年內LED維護費用比霓虹燈維護費用節約金額為(7-17)萬元。
6、戶外廣告載體性能比較
二、發光字相關材料介紹（株洲有沒有好的廣告公司或者平面設計公司？）
1、led發光字材料及加工方法

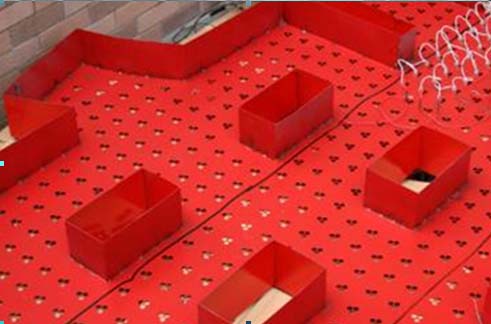

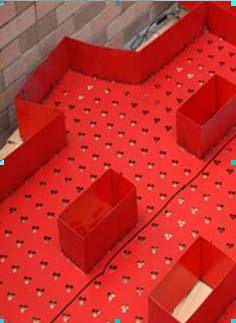

字體選用鐵殼字，鐵殼字材料通常選用鍍鋅板材，板材型號分為0.8m鍍鋅板和1.0mm鍍鋅板兩種，鐵殼字邊緣有包邊，包邊尺寸后面突出7cm前面突出1cm，與字體焊接在一起（如圖0-1）（圖0-2）
圖0-1 圖0-2
①、 字體加工方法如下︰
A).采用數控沖床沖孔及切割(如圖0-3)（圖0-4）
圖0-3 圖0-4
B).焊接︰分為氫焊、錫焊和電焊
C).烤漆、手工噴漆
2、線材
線材分為單芯線和2芯線
1）、單芯線型號為22AWG，顏色分為紅色和黑色兩種，用于火線和零線
3.發光字電源
采用LED專用電源:5伏30安，可以帶1200個LED。
4、發光字變電箱
通常使用2種變電箱
1）、戶外使用的防水電箱
2）、室內使用的普通電箱
三、發光字前期設計
發光字設計包括繪畫字體并進行字體孔位排列，制作效果圖，繪制施工圖
1、繪畫字體并排孔
1）、繪畫字體
字體的繪畫可用軟件coreldraw9或coreldraw12進行繪畫，繪畫時的尺寸一般有兩種︰
根據客戶提供的字樣及尺寸
按客戶要求設計并自定字體及尺寸（注︰在設計字體的時候應盡量選擇方正，工整的字體，便于排孔，一般可選用方正系列字體或者黑體）
2）、孔位排列

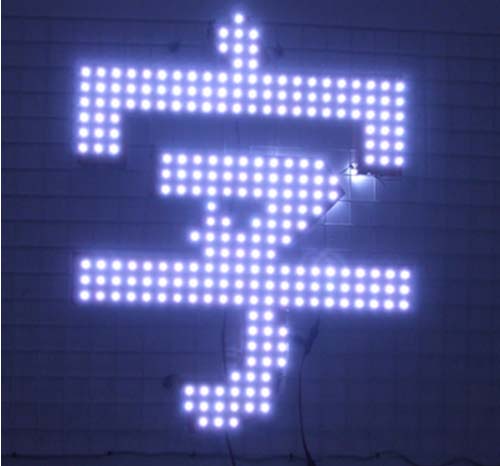

利用coreldraw12等軟件排列孔位，注意根據實際需要制作像素點距，最后效果圖如圖（圖5-1），如為全彩，則其效果如圖5-2、
圖5-1 圖5-2
2、發光字制作效果圖
效果圖的制作分成動態效果圖和靜態效果圖兩種，靜態效果圖可用軟件photoshop或者coreldraw制作，一般在現場拍到的照片上進行效果制作，制作后的效果比較接近安裝后的效果，
3、發光字繪制施工圖
施工圖的繪制根據實際情況和客戶協商之后用畫圖軟件繪制（autoCAD、photoshop、coreldraw等），在施工圖上應該體現安裝時的具體位置，尺寸，材料等，應盡量詳細。（如圖5-4）（圖5-5）（圖5-6）
圖5-4 圖5-5 圖5-6
四、發光字制作和組裝、廣告牌安裝施工方案
1、LED燈串安裝插式及配線
燈串在制做中須注意正、負極的正確聯接。燈串的制作分為單色燈串制作。
1）、單色燈串的制作

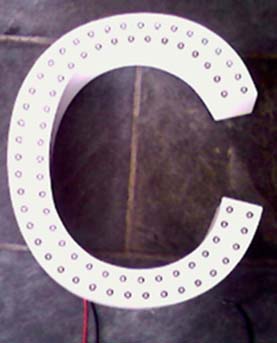

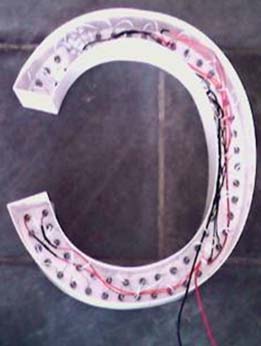

包括單色燈串的插式和配線，單色燈串的插式和配線比較簡單，在插燈串的時候把燈串插入字當中相應的孔即可，在接線的時候按順序接下去同時注意所有燈串的正極或負極盡量在一起，以節省配線時電線使用量同時保證接線的美觀，把所有正極接在一起引出正極線，把所有負極接在一起引出負極線。實際效果圖如下（圖6-1）（圖6-2）
圖6-1 圖6-2
15
3).燈串的配線
經過測試所有燈串點亮正常，把各種聯機用扎帶分別扎起來固定，然后接線部分打上防水膠，燈串的制作就完成了。
請參考下面的實物圖
五、現場施工
1、發光字的安裝
發光字的安裝主要有鋁塑板面安裝，墻壁安裝，三腳架安裝、焊接，字體后面加裝鋁合金板條安裝，立式安裝等五類
1).鋁塑板面安裝
鋁塑板面安裝即把招牌安裝在鋁塑板上的安裝方法，其實際效果如圖（圖10-1）（圖10-2）
17 18
圖10-1 圖10-2

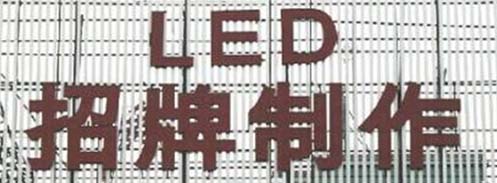

2).發光字墻壁安裝
墻壁安裝即把招牌安裝在墻壁上面的安裝方法，實際效果如圖（圖10-3)
圖10-3
3）、三角架安裝、焊接和字體后面加裝鋁合金板條安裝
三角架安裝一般和字體后面加裝鋁合金板條安裝配合，以達到美觀和堅固的效果，其實際效果圖如下（圖10-6）
圖10-6

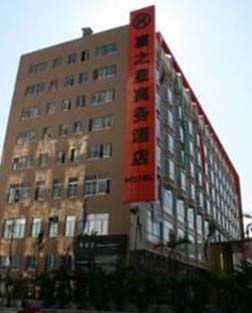

4）、立式安裝
立式安裝即把字體整體立起來固定的安裝方法，其效果如圖（圖10-8）
圖10-8
2、發光字電力系統的安裝
按一般電工規程接線，以供整個系統運行。如客戶需要可加時間控制單元，時間控制單元連接到220V電壓和變壓器之間。
六、完成發光字案例

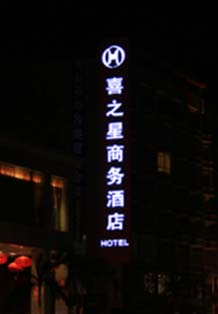

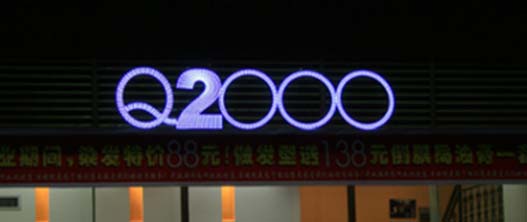

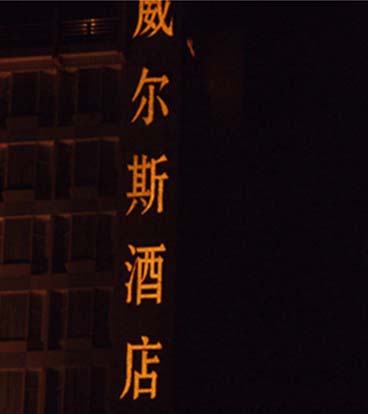

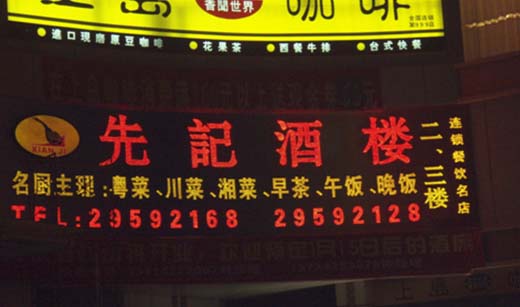

以下是已正常運作的發光字具體案例：
七 發光字價格
1. 11元/防水燈串紅色（20個/串）
11元/防水燈串紅色（20個/串）
12元/防水燈串藍色（20個/串）
14元/防水燈串綠色（20個/串）
12元/防水燈串白色（20個/串）
2 .電源
80元/ 5V30A .(可以帶1200個LED)
100元/5V40A . .(可以帶1600個LED)
3.成品發光字（不含安裝和運費）
一個字或LOGO大于等于1平方時： 500元/平方，LED間距是3.5cm
一個字或LOGO小于1平方時：10元/1CM（最大邊長）。
關于LED單元板燈區分離問題
最近有很多客戶向我們的銷售專員問到LED單元板燈區分離問題，作為L(zhǎng)ED單元板的提供商我從一下以下幾個方面來談?wù)勶@示屏的LED單元板燈區分離問題：
1.目前都有哪些單元板采用燈區分離？采用燈區分離LED單元板：P7.62半戶外單元板和全彩單元板．
2.什么是燈區分離：簡單的說單元板的燈板和驅動板分開，LED燈都在一個PCB上，那些IC(595，4953，138等）都在另一個PCB板，通過活動排針或焊接連接在一起，同種類型的燈板和驅動板可以互換．
3.燈區分離的好區；從維修角度上看：燈驅分離的容易維修，因?yàn)樗梢曰ハ嗵鎿Q來檢測，還有燈驅分離燈集中到一起，很容易更換LED燈．
4.燈區分離的成本高一些．
5、led發光字材料
